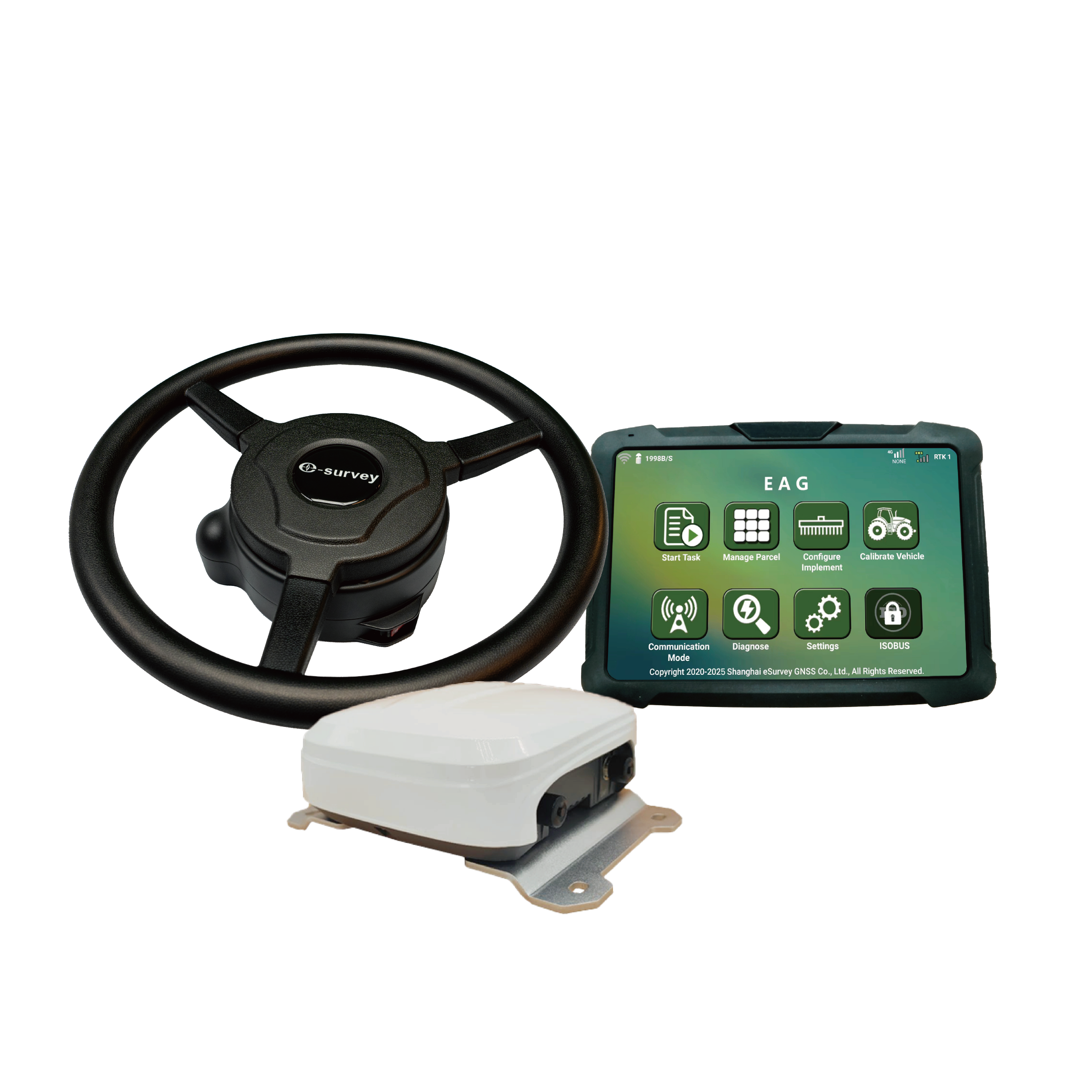

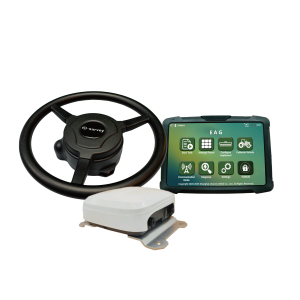

EAS301 Pro Motor
多機能オートステアリングシステム
eSurvey GNSSが独自開発したEAS301 Proは、電動ホイール方式の多機能オートステアリングシステムです。
EAS301 Proを使用することで、農作業を完全な手動運転から半自動運転へ移行させることができます。
これにより、作業効率が大幅に向上し、オペレーターの疲労を軽減します。
ルート計画アルゴリズムに基づき、車両は播種・散布・収穫の際に毎回同じ経路を±2.5cmの精度で走行可能です。
これにより、収量の向上と農薬・化学資材の使用量削減を実現します。
普遍性
簡単な取り付け
スマート機能
高精度
持続性
豊富な機能

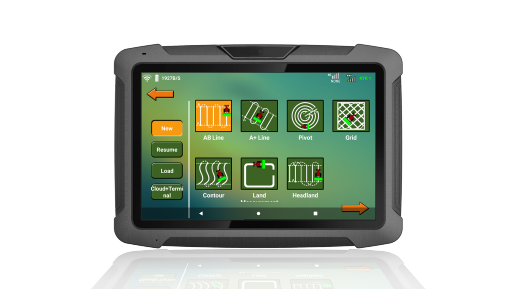

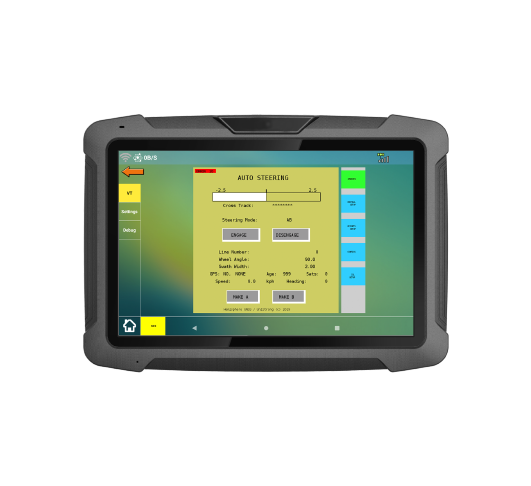

ST6 ディスプレイ

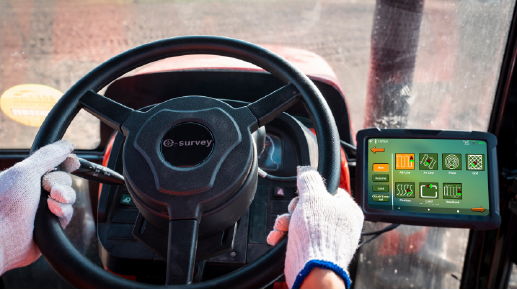

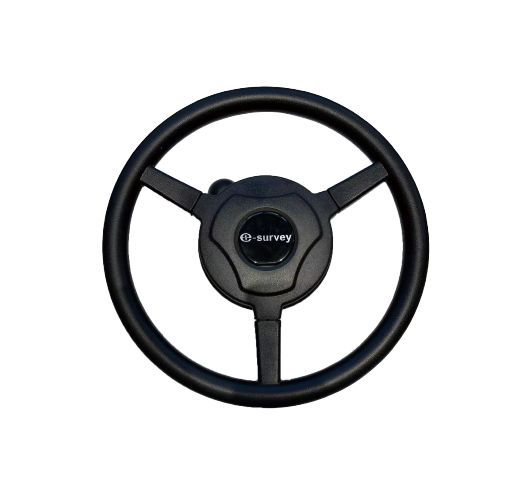

EW1電動ステアリングホイール

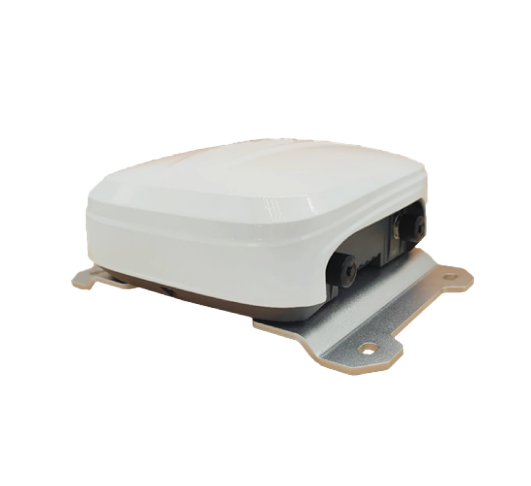

MC5 ECU
ガイダンスライン
ソリューション
あらゆる作業モードをカバー — 思い通りに作業可能
地形条件、作業環境、要求条件を問わず、必要な作業を満たします。

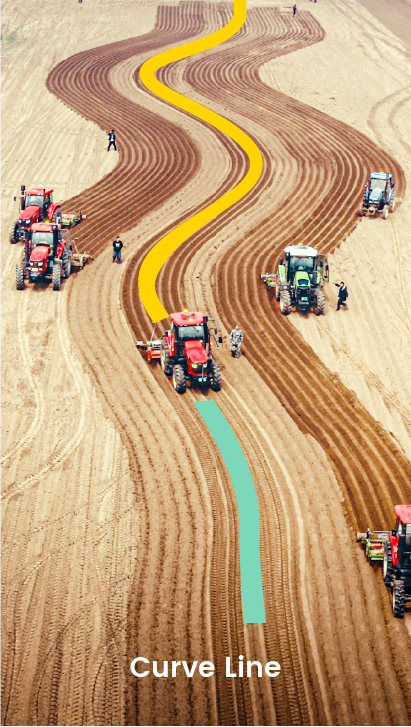

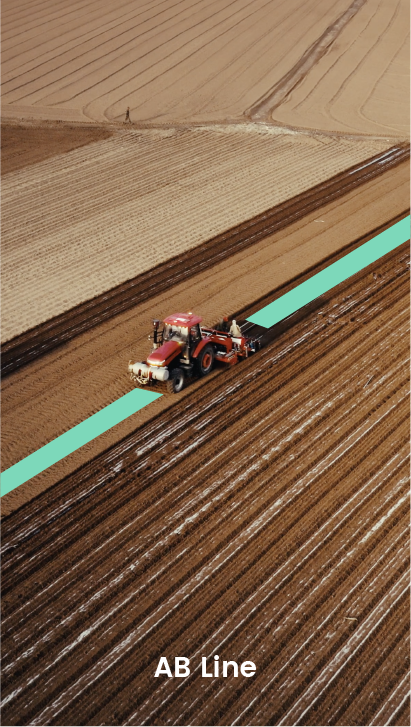

直線、曲線、円形、斜め耕起、ワンクリックUターンなどに対応。
トラクター、クローラ、田植機、収穫機、関節式車両、スプレーヤーなど幅広い機械で使用できます。
超安定・多重保証の信号源と伝送モードの選択
途切れない伝送と信号モードにより、作業を中断することなく継続できます。
伝送モード：Wi-Fi、ホットスポット、無線、SIMカード
信号モード：基地局設置、CORS、GALPPP、B2BPPP、SBAS
高品質なハードウェア
完全自社開発による安定性・信頼性・耐久性。
製品の開発から取り付け、調整、アフターサービスまで一貫対応し、便利で信頼できるサービスを提供します。

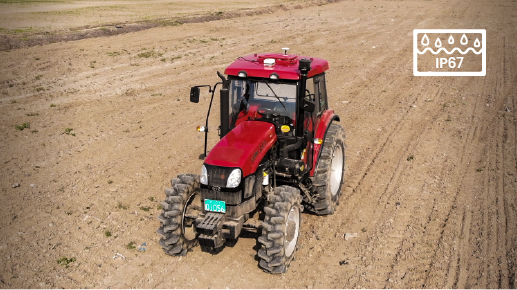

防水・防塵設計を採用し、長期的かつ安定した使用体験を保証します。
多彩な制御パラメータ設定
車両、地形、信号、環境に応じて感度を正確に調整し、精密な作業設定を容易に実現。
さらに完全なキャリブレーションモデルを提供し、ユーザーが高精度な作業を行えるようサポートします。
アプリケーション保証とサポート
高品質なサポートサービスを提供し、快適な利用体験を実現します。
ネットワークプラットフォーム、リモートアシスト、USBインポートに対応し、オンライン認証、バージョン更新、タスク共有、技術サポートをいつでも提供可能。 マルチチャネルでのタスクのインポート／エクスポートをサポートし、ローカル＋クラウド保存に対応。 さらに、自動ログ生成、故障原因の正確な特定、迅速な問題解決を可能にします。
精度・性能 | |
|---|---|
精度 | 乾地: 2.5 cm（≤ 9 km/h） |
ライン取得距離 | < 7 m |
車両速度範囲 | 0.2 ～ 18 km/h |
補正データソース | GSM、無線、SBAS |
NMEA出力 | GGA, GSV, VTG, GSA, ZDA, RMC, GST |
データフォーマット | RTCM3.X |
オプションアクセサリ | 角度センサー、外部IMU、後方カメラ |
ST6U ディスプレイ - システム | |
|---|---|
プロセッサ | AIIWINNER T507 4コア @ 1.5GHz |
OS | Android 10.0 |
RAM | 2 GB LPDDR4X |
ROM | 32 GB EMMC |
スクリーン | |
サイズ | 10.1インチ LCD |
解像度 | 1280 × 800 |
輝度 | 750 ニット |
タッチパネル | 静電容量式タッチスクリーン、マルチポイント、反射防止 |
通信 | |
Bluetooth | BT4.0 @ BLE |
Wi-Fi | 802.11 b/g 2.4GHz |
LTE (CAT1) | LTE FDD: B1/B2/B3/B4/B5/B7/B8/B18/B19/B20/B25/B26/B28 |
GSM | B2/B3/B5/B8 |
ポート | |
シリアルポート | 6ピン × 1、12ピン × 2 |
USB | USB type-A（ホスト）×1 |
SIMカード | SDHC ×1 |
Micro SDカード | 最大256GB ×1 |
GSMポート | Fakra D ×1 |
電源 | |
入力電圧 | 6～36V DC |
物理仕様 | |
寸法 | 269 mm × 190 mm × 41 mm |
重量 | 1300 g |
ボタン | 電源ボタン ×1 |
バッテリー | なし |
湿度 | 0～95% RH（結露しないこと） |
動作温度 | -20℃ ～ +70℃ |
保管温度 | -40℃ ～ +85℃ |
防水・防塵 | IP65 |
耐振動 | ISO 16750 / MIL-STD-810G 準拠 |
MC5 ECU 仕様 | |
|---|---|
GNSS性能 | |
チャンネル数 | 1408 |
GPS | L1C/A, L2P(Y)/L2C, L5 |
BDS | B1I, B2I, B3I |
GLONASS | L1, L2 |
GALILEO | E1, E5a, E5b |
QZSS | L1, L2, L5 |
更新レート | 20 Hz |
水平位置精度 | 単独測位: < 1.5 m (RMS) |
ヘディング精度 | < 0.2° (RMS, ベースライン1.0 m時) |
再捕捉時間 | < 1 秒 |
通信 | |
Bluetooth | バージョン 4.2 |
Wi-Fi | IEEE 802.11 b/g/n |
GSM | グローバル GSM/WCDMA/LTE |
ポート | 1 × シリアルポート（18ピン） |
内蔵無線 | |
周波数範囲 | 410–470 MHz & ホッピング 902.4–928 MHz |
チャネル間隔 | 12.5 kHz / 25 kHz |
プロトコル | HZSZ, TrimTalk 450S, PCC-GMSK, South |
環境仕様 | |
動作温度 | -40°C ～ +70°C |
保管温度 | -40°C ～ +85°C |
湿度 | 95% |
耐衝撃 | EP 455 Section 5.14.1 |
耐振動 | EP 455 Section 5.15.1 (ランダム) |
防水/防塵 | IP67 |
電源 | |
入力電圧 | 9–28 V DC (ISO 16750 4.2 B-н) |
物理仕様 | |
寸法 | 162.2 mm × 162.8 mm × 70.2 mm |
材質 | マグネシウム合金 |
重量 | 1284 ± 20 g |
EW2 電動ステアリングホイール 仕様 | |
|---|---|
モーター | |
動作電圧 | 9-32 V DC |
定格電圧 | 12 V DC |
出力トルク | 26.5 N·m |
最大出力 | <200 W |
最大回転速度 | 100 RPM |
負荷ステアリング誤差 | < ±5° |
応答遅延 | 20 Hz |
動作環境 | |
動作温度範囲 | -20°C ～ +70°C (-68°F ～ +158°F) |
保管温度範囲 | -40°C ～ +85°C (-104°F ～ +185°F) |
機械的衝撃 | EP455 5.14.1 |
振動特性 | EP455 5.15.18 / 5.15.2 |
通信 | |
インターフェース | ALTW/IDC-06PMMS-LC7001 |
通信プロトコル | ISO11783 CAN BUS |
EMC / 安全性 / 環境保護 | |
放射干渉 | 広帯域: IAW ISO14982-2009/6.4 |
放射耐性 | 狭帯域: IAW ISO14982-2009/6.5 |
静電気放電 (ESD) | IAW ISO14982-2009/6.6 |
環境保護基準 | IAW ISO14982-2009/6.7 |
物理仕様 | |
寸法 | 212L × 182W × 85H mm (ホイール含まず) |
重量 | ≤6500 g (ホイール含む) |
リアカメラ（オプション） | |
防水 / 防塵 | IP67 |
入力電圧 | 12 V DC |
ポート | メス型、4ピン航空コネクタ |
LED | 8個 LEDライト |
解像度 | 720P, 1024 × 600 |
iMM1 角度センサー & IMMI 外部 IMU（オプション） 仕様 | |
|---|---|
性能 | |
供給電圧 | 5.5 - 36 V |
供給電流 | 30 mA / 12 V |
消費電力 | ≤ 0.7 W |
防水 / 防塵 | IP67 |
測定範囲 | ±90° |
測定軸 | X-Y |
分解能 | 0.1° |
精度 | 0.002° |
更新レート | 50 Hz |
初期化時間 | ≤ 30 秒 |
動作環境 | |
動作温度 | -40°C ～ +70°C |
保管温度 | -40°C ～ +85°C |
衝撃耐性 | 20000 g, 0.5 ms, 各軸3回 |
インターフェース | |
通信 | CAN |
物理仕様 | |
材質 | アルミニウム合金 |
