ポケットサイズ GNSS レシーバー

簡単に統合できる設計

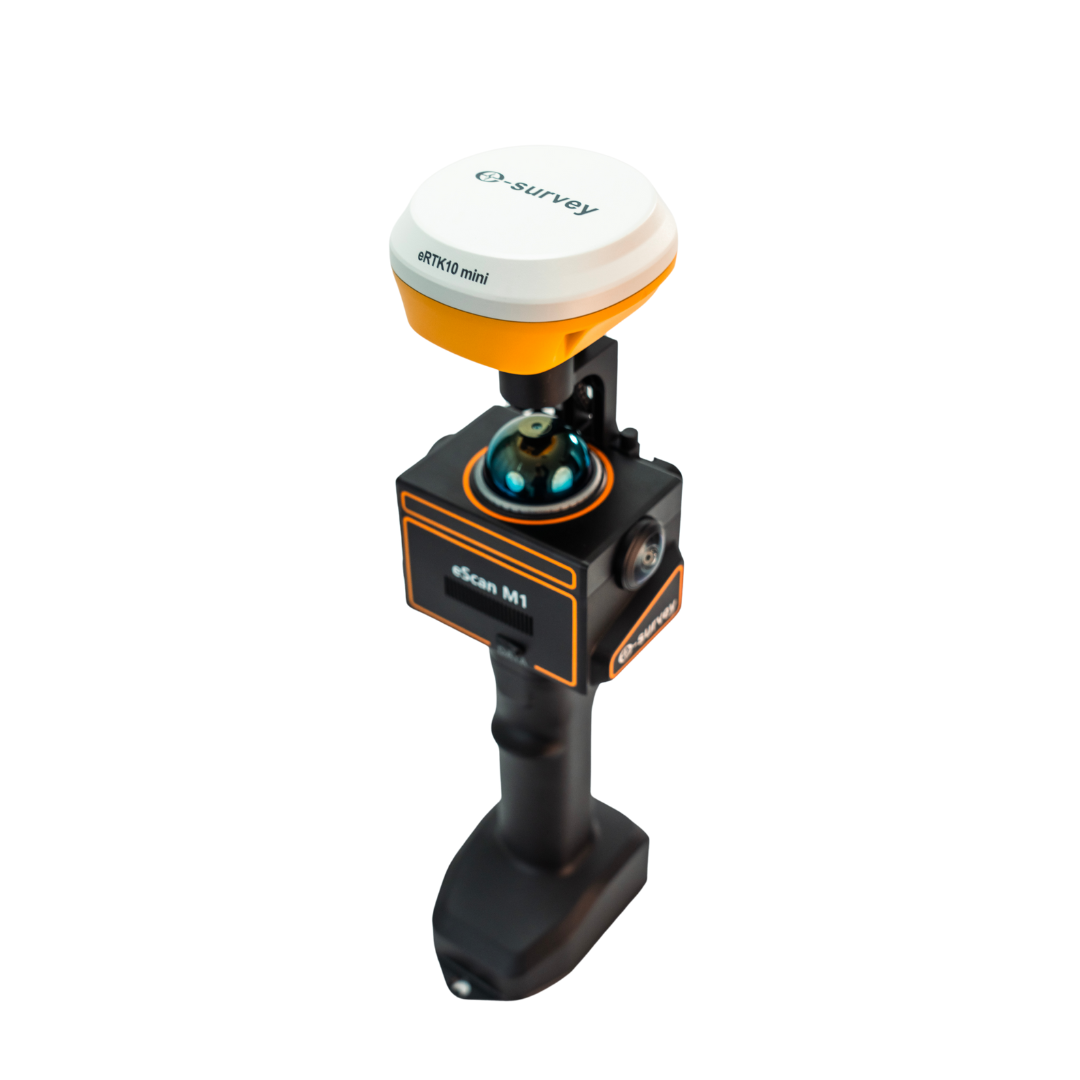

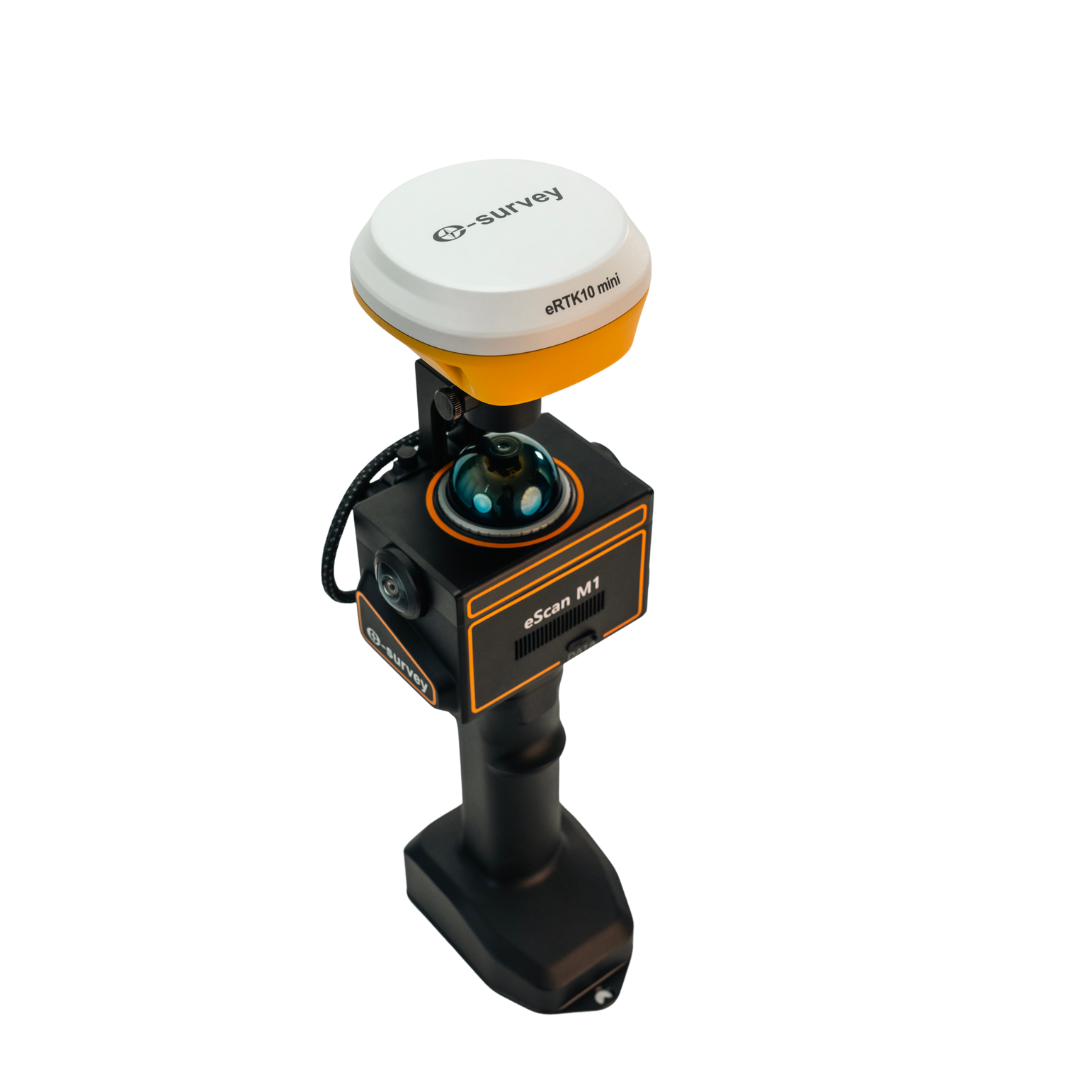

eSurvey eRTK10 mini は、高性能・高精度なGNSSモジュールを搭載したIMUベースのポケットサイズGNSSレシーバーです。IMU傾斜測定技術を統合し、効率的な杭打ち作業を実現。コンパクトかつ軽量な設計により、携帯性に優れ、さまざまな業界アプリケーションに容易に統合できる高精度GNSS測位センサーとして理想的です。

音声ガイド、インジケーターライト、Type-Cポート、Bluetooth 5.0（EDR & BLE）による優れた接続性を備え、安定した高精度GNSS測位データを提供。高精度が求められる様々な業界ソリューションに対応します。

これまでと違う作業スタイル

• 杭打ち時にポールを前後に動かす必要がなく、経験に頼ることも不要。ARによる視覚ガイドで目標点を正確に特定できます。

• 未経験者でも利用可能で、最大50％の作業効率向上を実現。

より効率的な作業が可能に

• ポールを水平に保たなくても、立ったままや歩きながら正確なポイントを迅速に測定可能。

• ポール先端を目的地点に向けることに集中でき、杭打ち作業で特に有効。

• 建物の隅や斜面など、到達が困難な場所でも簡単に測量を開始可能。

• ポールが動いても、先端が静止していれば測定に影響なし。




• 手のひらサイズ、重さわずか380g。

• スリムなデザインにより、ポータブルソリューションに容易に統合可能。

• 多様な業界に対応する安定した高精度GNSSデータを提供。

• 追跡可能な衛星信号


  • GPS：L1 C/A, L1C, L2P(Y), L2C, L5

  • BDS：B1I, B2I, B3I, B1C, B2a, B2b

  • GLONASS：L1, L2, L3

  • Galileo：E1, E5a, E5b, E6

  • QZSS：L1, L2, L5

  • NavIC：L5

  • SBAS：WAAS, GAGAN, MSAS, EGNOS, SDCM, BDSSBAS

  • Lバンド：B2b PPP（アジア太平洋地域のみ対応）、HAS対応

• OS：Linux

• 内部メモリ：8GB

• Bluetooth：BT5.0 + EDR, BLE

• Wi-Fi：802.11 a/b/g/n/ac

• 音声案内機能：作業モードと状態を音声で通知

• チルトセンサー：MEMS搭載、最大60°の傾斜に対応

• Web UI：ステータス確認、ファームウェア更新、データ取得など対応

• Type-C：充電およびデータ転送対応

• 画素数：2メガピクセル

• 視野角（FOV）：88°

• フレームレート：25 FPS

• 高精度静的測位：

  • 水平：2.5 mm + 0.1 ppm

  • 垂直：3.5 mm + 0.4 ppm

• RTK測位：

  • 水平：8 mm + 1 ppm

  • 垂直：15 mm + 1 ppm

• 単独測位：

  • 水平：1.5 m

  • 垂直：2.5 m

• SBAS：

  • 水平：0.4 m

  • 垂直：0.8 m

• 差分コード測位：

  • 水平：0.3 m

  • 垂直：0.6 m

• 寸法：Φ98 mm × 高さ45.5 mm

• 重量：380g

• 動作温度：-30℃ ～ +60℃

• 保管温度：-40℃ ～ +80℃

• 防塵・防水：IP67

• 耐衝撃性：2mの測量ポールからの転倒、1.2m自由落下に耐性

• 耐振動性：100%振動耐性

• ボタン：電源ボタン（短押しで作業モードと状態を音声案内）

• インジケーター：衛星・通信状態表示

• バッテリー：リチウムイオン内蔵、3.65V / 5800mAh

• 充電ポート：Type-C PD 12V / 1.5A

• 連続動作時間：最大12時間（ローバーとして）

• 充電時間：通常1.5時間
